Válvulas Kuehme

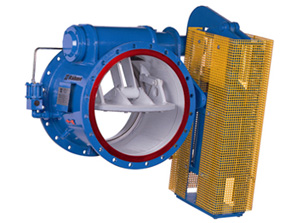

Válvula borboleta tipo "Flap Valve" para gases combustíveis residuais e gases combustíveis pobres



Válvula de bloqueio automático tipo “Flap valve”:

  • Elemento Fundamental de segurança para queimadores a gás.
  • Sistema de bloqueio de segurança antes do controle de pressão de gás.
  • Sistema de segurança contra falha ar/gás.
  • Principal elemento de bloqueio em um sistema de combustão a gás.
  • Diâmetro de DN 250 a DN 3000.
  • Pressão de até 16 bar.
  • Temperatura até 300°C.
  • Construção em aço soldado.
  • Versões com sede simples ou dupla.

Abertura e fechamento da válvula "Flap" Tipos de vedação da válvula "Flap"

Válvula de fechamento rápido com vedação dupla e válvula de vent intermediária

Aplicação:
Bloqueio e segurança de instalações de combustão com gás de coqueria, gases combustíveis com sólidos em suspensão, particularmente em usinas siderúrgicas.

Diâmetro: 200 a 400 mm
Pressão de operação: até 16 bar
Temperatura de operação: 10 a 200°C

  • Construção em aço soldado
  • Elemento de vedação em Perbuna/Viton/Teflon
  • Vedação do eixo livre de manutenção e vazamento devido ao fole em inox.
  • Atuador por pistão pneumático com fechamento por mola.
  • Indicador de posição visual e chave fim de curso

Válvula de bloqueio automático para gás combustível e gases perigosos

Modelos : KVII/F

Diâmetro nominal : 15 mm a 300 mm
Pressão de operação : até 40 bar
Temperatura de operação : (-) 15 ºC a 200 ºC

Características técnicas :

  • Material do corpo : aço fundido GS-C 25 aço inox 1.4408
  • Vedação : Perbuna / Viton / Teflon
  • Vedação do eixo : livre de manutenção devido aos elementos em aço inoxidável
  • Atuador : pistão pneumático com fechamento por mola
  • Sistema de controle : operado eletromagneticamente por válvula direcional 3/2 vias
  • Indicador de posição : via chaves fim de curso

Válvula de bloqueio automático para óleo combustível

Modelos : KVF/R

Diâmetro nominal : 15 mm a 50 mm
Pressão de operação : até 40 bar
Temperatura de operação : (-) 15 ºC a 200 ºC

Características técnicas:

  • Material do corpo : aço forjado
  • Vedação : Perbuna / Viton / Teflon
  • Vedação do eixo : livre de manutenção devido aos elementos em aço inoxidável
  • Atuador : pistão pneumático com fechamento por mola
  • Sistema de controle : operado eletromagneticamente por válvula direcional 3/2 vias
  • Indicador de posição : via chaves fim de curso

Válvula de bloqueio automático para vapor

Modelos : KVF

Diâmetro nominal : 15 mm a 300 mm
Pressão de operação : até 40 bar
Temperatura de operação : (-) 15 ºC a 200 ºC

Características técnicas:

  • Material do corpo : aço fundido GS-C 25 aço inox 1.4408
  • Vedação : Perbuna / Viton / Teflon
  • Vedação do eixo : livre de manutenção devido aos elementos em aço inoxidável
  • Atuador : pistão pneumático com fechamento por mola
  • Sistema de controle : operado eletromagneticamente por válvula direcional 3/2 vias
  • Indicador de posição : via chaves fim de curso

Exclusivo sistema de vedação tipo fole das válvula da serie KV

Selo da haste tipo “Fole”:

  • Muito importante para válvulas de segurança devido ao atrito constante da haste.
  • Livre de vazamento.
  • Pode operar a alta temperatura.
  • Resistente a maioria dos fluidos.
  • Livre de manutenção.
